DIN 3017-3 (тип C1) Хомуты болтовые - "зажимы для шланга с крепежными проушинами" (~ ГОСТ 28191-89 тип 2 и 3 исполнение 1).

Артикул: нет

Описание
Отзывы

Описание DIN 3017-3 (тип C1)

Производство:

РФ, из высококачественной углеродистой стали;
КНР;
Европа;

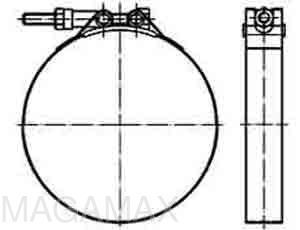

Конструкция: Лента хомута на концах образует петли, в которые установлены круглые штифты. Зажимной винт стягивает между собой петли со штифтами. Под стягивающим замком предусмотрен мост, предохраняющий шланг при затягивании. На кромке ленты снята фаска, защищающая шланг от повреждения. Концы ленты соединены надежным сварным соединением.

Применение: Хомут силовой шарнирный предназначен для уплотнения всасывающих и нагнетательных трубопроводов. Характерной особенностью этого хомута является предельно высокое стягивающее усилие. Способны выдерживать высокое давление. Сферы применения: автомобилестроение, судостроение, сельское хозяйство, железнодорожный транспорт, двигатели, выхлопные системы и другие трубопроводные системы высокого давления. Хомуты из нержавеющей стали предназначены для агрессивных сред и сложных условий эксплуатации.

Материалы для хомутов :

W1:

Винт - класс прочности 8.8, штифты – 8.0, оцикованные;
Лента и мост – сталь с пределом прочности на разрыв мин. 400N = мм2, оцинкованная;

W2:

Винт – класс прочности 8.8, штифты – 8.0, оцикованные;
Лента и мост – нержавеющая сталь AISI-430 - DIN 1.4016 (X6Cr17) – отечественный аналог 12Х17;

W3:

Винт и штифты – нержавеющая сталь A2-70 - AISI-304 (DIN 1.4301, X5CrNi1810) – отечественный аналог 12Х18Н9;
Лента и мост – нержавеющая сталь AISI-430 - DIN 1.4016 (X6Cr17) – отечественный аналог 12Х17;

W4:

Хомут из материалов W4 подходит для использования в условиях агрессивных сред, так как нержавеющая сталь AISI-304 обладает высокой устойчивостью к коррозии.
Винт и штифты – нержавеющая сталь A2-70 - AISI-304 (DIN 1.4301, X5CrNi1810) – отечественный аналог 12Х18Н9;
Лента и мост – нержавеющая сталь A2 - AISI-304 (DIN 1.4301, X5CrNi1810) – отечественный аналог 12Х18Н9;

W5:

Хомут из материалов W5 подходит для использования на море, в нефтехимической и пищевой промышленности, так как нержавеющая сталь AISI-316 обладает высокой устойчивостью к коррозии, кислотостойкая сталь.
Винт и штифты – нержавеющая кислотостойкая сталь A4-70 – AISI 316 (DIN 1.4401, X5CrNiMo17.12.2) - отечественный аналог 03Х17Н14М2;
Лента и мост – нержавеющая кислотостойкая сталь A4 – AISI 316 (DIN 1.4401, X5CrNiMo17.12.2) - отечественный аналог 03Х17Н14М2 или 1.4436, 1.4571;

Cu – сталь с медным покрытием. Применяется там, где этого требуют условия эксплуатации, например - пожарная безопасность.

Обозначения размеров:

d2 – диаметр резьбы винта и гайки;
s2 – размер под ключ;
b1 – ширина ленты;

Примечание: хомуты DIN 3017-3 typ C1–Cy дополнительно в торце головки углубление под ключ «шестигранник».

Ø шланга	d2	s2	b1
17 – 19	М6	8	18
19 – 21	М6	8	18
21 – 23	М6	8	18
23 – 25	М6	8	18
25 – 27	М6	8	18
27 – 29	М6	8	18
29 – 31	М6	8	18
31 – 34	М6	8	18
34 – 37	М6	8	18
37 – 40	М6	8	18
40 – 43	М6	8	18
43 – 47	М7	10	20
47 – 51	М7	10	20
51 – 55	М7	10	20
55 – 59	М7	10	20
59 – 63	М7	10	20
63 – 68	М7	10	20
68 – 73	М8	13	25
73 – 79	М8	13	25
79 – 85	М8	13	25
85 – 91	М8	13	25
91 – 97	М8	13	25
97 – 104	М8	13	25
104 – 112	М8	13	25
112 – 121	М8	13	25
121 – 130	М8	13	25
130 – 140	М10	16	30
140 – 150	М10	16	30
150 – 162	М10	16	30
162 – 174	М10	16	30
174 – 187	М10	16	30
187 – 200	М10	16	30
200 – 213	М10	16	30
213 – 226	М10	16	30
226 – 239	М10	16	30
239 – 252	М10	16	30
