DIN 3021 Хомуты ленточные пружинные для шлангов.
Описание DIN 3021
I. Х004.1
Свойства, материалы:
- Сталь пружинная оцинкованная.

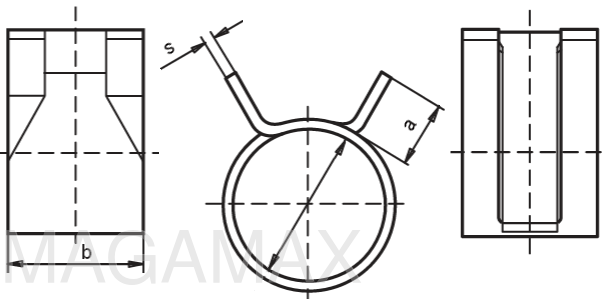

- Ødi– диаметр в свободном состоянии;
- b – ширина хомута;
- s – толщина пружинной полосы;
|
Ном. Ø |
Ø di |
b |
s |
|
6 |
5,5 |
7 |
0,5 |
|
7 |
6,4 |
7 |
0,5 |
|
8 |
7,4 |
8 |
0,6 |
|
9 |
8,4 |
8 |
0,6 |
|
10 |
9,3 |
8 |
0,7 |
|
11 |
10,3 |
8 |
0,7 |
|
12 |
11,1 |
8 |
0,7 |
|
14 |
12,9 |
8 |
0,8 |
|
15 |
13,5 |
8 |
0,8 |
|
17 |
15,6 |
8 |
0,8 |
|
20 |
18,4 |
8 |
0,8 |
II. Х004.2
Свойства, материалы:
Хомут соответствует требованиям DIN 3021. Сталь 50CrV4 - специальная пружинная легированная сталь. Покрытие цинк. Рекомендуется для тяжелых условий эксплуатации.
h – толщина ленты;
H – усилие открывания;
|
Ном. Ø |
Ø мин. d1 |
Ø макс. d2 |
h |
H |
|
17 |
15,2 |
18,3 |
0,85 |
100 |
|
19 |
17,8 |
20,0 |
1,3 |
200 |
|
20 |
18,4 |
21,8 |
1,3 |
200 |
|
21 |
19,5 |
22,5 |
1,3 |
220 |
|
23 |
21,0 |
24,7 |
1,3 |
220 |
|
24 |
22,0 |
26,0 |
1,3 |
220 |
|
25 |
23,0 |
26,8 |
1,5 |
230 |
|
26 |
24,3 |
28,0 |
1,6 |
250 |
|
27 |
25,0 |
28,9 |
1,6 |
280 |
|
29 |
27,0 |
31,5 |
1,75 |
300 |
|
31 |
28,5 |
32,0 |
1,75 |
280 |
|
32 |
29,3 |
34,5 |
1,75 |
280 |
|
35 |
31,5 |
38,0 |
1,75 |
260 |
|
36 |
32,5 |
39,0 |
1,75 |
250 |
|
38 |
34,5 |
41,5 |
1,75 |
220 |
|
39 |
35,0 |
42,0 |
1,75 |
220 |
|
40 |
35,5 |
42,5 |
1,75 |
220 |
|
42 |
37,2 |
44,5 |
1,9 |
280 |
|
43 |
38,0 |
45,5 |
1,9 |
280 |
|
44 |
38,5 |
46,5 |
1,9 |
280 |
|
46 |
40,5 |
49,0 |
2,0 |
270 |
|
47 |
41,0 |
50,0 |
2,0 |
260 |
|
50 |
43,5 |
53,0 |
2,0 |
260 |
|
51 |
44,0 |
54,0 |
2,0 |
260 |
|
53 |
46,0 |
56,0 |
2,2 |
330 |
|
55 |
46,8 |
58,0 |
2,2 |
320 |
