Запрессовочная резьбовая втулка для установки на небольшом расстоянии от края заготовки DSOS

Артикул: нет
Запрессовочная резьбовая втулка для установки на небольшом расстоянии от края заготовки DSOS
Рейтинг:
(0 голосов)
поделиться

Запрессовочная резьбовая втулка для монтажа в глухие отверстия CSS, CSOS

Запрессовочная втулка (стойка) предназначена для создания резьбовых соединений в листовом материале в заранее подготовленные отверстия методом запрессовки. Особенность втулок – небольшой диаметр основания втулки позволяет выполнять установку на минимальном расстоянии от края заготовки. Предназначена для систем фиксации разъемных соединений, например: штепсельная колодка или розетка.


Материалы, применение:

Тип DSOS - сталь нержавеющая AISI 300 с пассивацией, рекомендуется для установки в металл твердостью до HRB 70 (Роквелл);

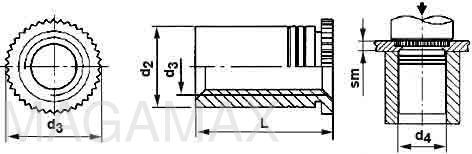

324-1



 Размеры:

  • d1 – диаметр резьбы;

  • d – диаметр отверстия в металле;

  • d2 – внешний диаметр втулки;

  • sm – толщина металла минимальная;

  • T – минимальное расстояние от края заготовки до центра отверстия;



d1

d+ 0,08

d2+ 0,13

d3

d4 + 0,2

L

+ 0,05/-0,13

sm

T

Обозначение

Сталь нержавеющая

М3

4,20

4,19

4,92

4,3

6,35

1,0

3,2

DSOS-M3-6,35

7,00

DSOS-M3-7
