Неразборный подпружиненный низкопрофильный винт для панелей PF30, PF50, PF60
Неразборный подпружиненный низкопрофильный винт для панелей PF30, PF50, PF60
- Тип PF30 – винт с прямым шлицем, головка с накатанной рефленой головкой;
- Тип PF50 – винт с крестообразным шлицем, головка с накатанной рефленой головкой;
- Тип PF60 – винт с крестообразным шлицем, головка с гладкой головкой;
I. Тип PF30
Материал:
1. Набор стандартный:
Фиксатор: углеродистая сталь омедненная и покрытая никелем;
Винт: углеродистая сталь, омедненная и покрытая никелем;
Пружина: нержавеющая сталь серии AISI300;
2. Набор черного цвета:
Фиксатор: углеродистая сталь, покрытие черный нитрид;
Винт: углеродистая сталь, покрытие черный нитрид;
Пружина: нержавеющая сталь серии AISI300;
Винт устанавливается в листовой металл твердостью до HRB 60 (Рокквел).

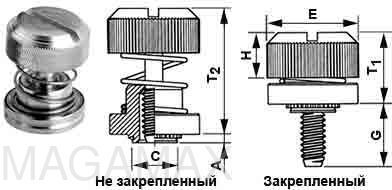

- L – длина винта;
- sm – толщина листа минимальная;
- Hs - диаметр отверстия в листе;
- t – минимальное расстояние от края заготовки до центра отверстия;
|
d1 |
Рифленая ручка |
L |
A max |
sm min |
Hs +0,08 |
C max |
E ±0,25 |
G +0,4 |
H ±0,13 |
T1 Max |
T2 nom |
t min |
|
М3 |
PF31 PF32 |
30 |
0,97 |
1 |
5,5 |
5,48 |
10,31 |
7,62 |
5,13 |
8,26 |
15,11 |
6,6 |
|
1,48 |
1,5 |
|||||||||||
|
М4 |
PF31 PF32 |
30 |
0,97 |
1 |
6,4 |
6,38 |
11,89 |
7,62 |
5,26 |
8,38 |
15,24 |
7,37 |
|
1,48 |
1,5 |
|||||||||||
|
М5 |
PF31 PF32 |
30 |
0,97 |
1 |
8,0 |
7,98 |
13,46 |
7,62 |
5,59 |
8,51 |
15,37 |
8,38 |
|
1,48 |
1,5 |
|||||||||||
|
М6 |
PF32 |
35 |
1,48 |
1,5 |
9,5 |
9,48 |
15,88 |
8,89 |
6,12 |
9,78 |
17,15 |
9,65 |
I. Тип PF50, PF60
Материал:
1. Набор стандартный:
Ручка: углеродистая сталь омедненная и покрытая никелем;
Фиксатор: углеродистая сталь омедненная и покрытая никелем;
Винт: углеродистая сталь, омедненная и покрытая никелем;
Пружина: нержавеющая сталь серии AISI300;
2. Набор черного цвета:
- Ручка: углеродистая сталь, покрытие – черный нитрид;
- Фиксатор: углеродистая сталь, покрытие - черный нитрид;
- Винт: углеродистая сталь, покрытие - черный нитрид;
- Пружина: нержавеющая сталь серии AISI300;
Винт устанавливается в листовой металл твердостью до HRB 60 (Рокквел).
- L – условное обозначение длины винта;
- sm – толщина листа минимальная;
- Hs - диаметр отверстия в листе;
- t – минимальное расстояние от края заготовки до центра отверстия;
|
d1 |
Рифленая ручка |
Гладкая ручка |
L |
sm |
A max |
Hs +0,08 |
C max |
E +0,4 -0,13 |
G +0,64 |
H ±0,2 |
P +0,64 |
T1 max |
T2 nom |
t min |
|
М3 |
PF50 |
PF60 |
0 |
0,8 |
0,77 |
5,5 |
5,48 |
10,3 |
5,84 |
5,26 |
0 |
8,64 |
13,21 |
6,6 |
|
1 |
7,37 |
1,52 |
||||||||||||
|
PF51 |
PF61 |
0 |
1 |
0,97 |
5,84 |
0 |
||||||||
|
1 |
7,37 |
1,32 |
||||||||||||
|
PF52 |
PF62 |
0 |
1,5 |
1,48 |
5,84 |
0 |
||||||||
|
1 |
7,37 |
0,81 |
||||||||||||
|
М3,5 |
PF50 |
PF60 |
0 |
0,8 |
0,77 |
5,56 |
5,54 |
11,1 |
5,84 |
5,26 |
0 |
8,64 |
13,21 |
7,1 |
|
1 |
7,37 |
1,52 |
||||||||||||
|
PF51 |
PF61 |
0 |
1 |
0,97 |
5,84 |
0 |
||||||||
|
1 |
7,37 |
1,32 |
||||||||||||
|
PF52 |
PF62 |
0 |
1,5 |
1,48 |
5,84 |
0 |
||||||||
|
1 |
7,37 |
0,81 |
||||||||||||
|
М4 |
PF50 |
PF60 |
0 |
0,8 |
0,77 |
6,4 |
6,38 |
11,9 |
5,84 |
5,51 |
0 |
8,64 |
13,46 |
7,4 |
|
1 |
7,37 |
1,52 |
||||||||||||
|
PF51 |
PF61 |
0 |
1 |
0,97 |
5,84 |
0 |
||||||||
|
1 |
7,37 |
1,32 |
||||||||||||
|
PF52 |
PF62 |
0 |
1,5 |
1,48 |
5,84 |
0 |
||||||||
|
1 |
7,37 |
0,81 |
||||||||||||
|
М5 |
PF50 |
PF60 |
0 |
0,8 |
0,77 |
8,0 |
7,98 |
13,5 |
5,84 |
5,72 |
0 |
8,64 |
13,46 |
8,4 |
|
1 |
7,37 |
1,52 |
||||||||||||
|
PF51 |
PF61 |
0 |
1 |
0,97 |
5,84 |
0 |
||||||||
|
1 |
7,37 |
1,32 |
||||||||||||
|
PF52 |
PF62 |
0 |
1,5 |
1,48 |
5,84 |
0 |
||||||||
|
1 |
7,37 |
0,81 |
||||||||||||
|
М6 |
PF52 |
PF52 |
0 |
1,5 |
1,48 |
9,5 |
9,48 |
15,9 |
7,11 |
6,25 |
0 |
10,04 |
15,24 |
9,7 |
|
1 |
8,64 |
1,52 |
