Запрессовочная самоконтрящаяся гайка с нейлоновой вставкой CFN
Артикул: нет
Запрессовочная самоконтрящаяся гайка с нейлоновой вставкой рассчитана на многократное использование. Нейлоновая вставка является самоконтрящим элементом, который предотвращает ослабление соединения в процессе эксплуатации в условиях вибрации. Предназначена для более тонких листов и для установки на небольшом расстоянии от края.
Материалы, применение:
Тип CFN - сталь оцинкованная – индекс в конце маркировки «ZI» белый цинк, «ZC» желтый цинк (для установки в металл твердостью до HRB 60 (Роквелл));
Материалы, применение:
Тип CFN - сталь оцинкованная – индекс в конце маркировки «ZI» белый цинк, «ZC» желтый цинк (для установки в металл твердостью до HRB 60 (Роквелл));

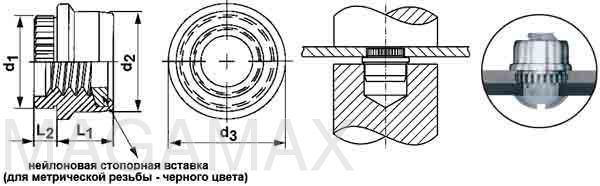

Размеры:
-
d1 – диаметр резьбы;
-
d – диаметр отверстия в металле +0,08мм;
-
sm – толщина металла минимум;
-
t – минимальное расстояние от края заготовки до центра отверстия;
d1 |
d +0,08 |
d2 ±0,10 |
d3 +0,03 -0,10 |
L2 ±0,08 |
L1 max |
sm |
t |
Обозначение |
Сталь оцинкованная |
||||||||
М3 |
3,86 |
4,45 |
5,16 |
1,02 |
2,65 |
0,91 |
2,92 |
CFN-M3-ZI |
