Запрессовочная втулка (стойка) предназначена для создания резьбовых соединений в листовом материале в заранее подготовленные фрезерованные ГЛУХИЕ (не сквозные) отверстия методом запрессовки. Особенность втулок – после установки в лист металла обратная сторона металла остается неповрежденной, ровной и гладкой.
Материалы, применение:
Размеры:
-

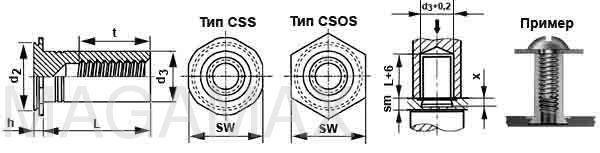

d1 – диаметр резьбы;
-
d – диаметр отверстия в металле +0,08мм;
-
x – глубина фрезерованного отверстия в металле;
-
d3 – внешний диаметр втулки;
-
t – длина резьбы;
-
sm – толщина металла минимальная;
-
T – минимальное расстояние от края заготовки до центра отверстия;
|
d1 |
d+ 0,08 |
x |
d2max |
d3 max |
SW |
t min |
h max |
sm |
T |
Обозначение |
|
Сталь нержавеющая |
||||||||||
|
М3 |
5,40 |
1,09 |
5,39 |
4,2 |
6,35 |
5,0 |
1,09 |
1,6 |
4,8 |
CSS-M3-L |
|
1,91 |
1,91 |
2,4 |
CSOS-M3-L |
|||||||
|
М4 |
7,95 |
1,09 |
7,90 |
6,23 |
8,74 |
6,5 |
1,09 |
1,6 |
6,4 |
CSS-M4-L |
|
1,91 |
1,91 |
2,4 |
CSOS-M4-L |
|||||||
|
М5 |
8,75 |
1,91 |
8,72 |
7,37 |
9,53 |
9,6 |
1,91 |
2,4 |
7,2 |
CSOS-M5-L |
|
М6 |
9,90 |
1,91 |
9,89 |
9,00 |
11,11 |
9,6 |
1,91 |
2,4 |
9,5 |
CSOS-M6-L |
Применяемые длины шпилек L (+0,05 / - 0,13) :
|
4 |
6 |
8 |
10 |
12 |
- |
- |
- |
CSS-M3-L |
|
CSOS-M3-L |
||||||||
|
4 |
6 |
8 |
10 |
12 |
16 |
20 |
- |
CSS-M4-L |
|
CSOS-M4-L |
||||||||
|
- |
- |
8 |
10 |
12 |
16 |
20 |
25 |
CSOS-M5-L |
|
- |
- |
- |
10 |
12 |
16 |
20 |
25 |
CSOS-M6-L |
