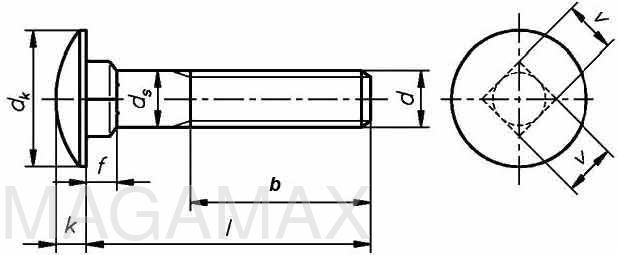

DIN 603 (EN ISO 8677) Болт мебельный с полукруглой головкой и квадратным подголовником

Номинальный, диаметр резьбы, d

М4

М5

М6

М8

М10

М12

М16

М20

Шаг резьбы, p

0,7

0,8

1

1,25

1,5

1,75

2

2,5

Диаметр головки, dk

13,5

16,55

20,65

24,65

30,65

38,8

46,8

Высота головки, k

3,3

3,88

4,88

5,38

6,95

8,95

11,05

Высота подголовника, f

4,1

4,6

5,6

6,6

8,75

12,9

15,9

Размер стороны подголовника,V

5,48

6,48

8,58

10,58

12,7

16,7

20,84

Длина резьбы, b (l≤125мм)

16

18

22

26

30

38

46

Длина резьбы, b (125<l≤200мм)

22

24

28

32

36

44

52

Длина резьбы, b (l>200мм)

41

45

49

57

65

Длина болта, минимальная

20

12

10

12

16

25

30

80

Длина болта, максимальная

60

110

160

200

300

400

400

300
