DIN 6319 form C. Шайбы сферические (~соответствуют ГОСТ 13438-68)
Артикул: нет
Шайбы сферические. Для станочных приспособлений. Могут применяться отдельно или в паре с конической шайбой DIN 6319 form D или G.
Аналоги DIN 6319 form C:
ГОСТ 13438-68 – шайбы сферические для станочных приспособлений;
Материалы:
Сталь – твердость ≥ 550 HV 10;
Покрытия: без покрытия, цинк (zn).

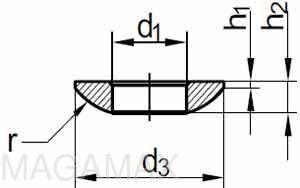

d1 – внутренний диаметр шайбы;
d3 – внешний диаметр шайбы;
h1 – высота цилиндрической части шайбы;
h2 – высота шайбы;
r – радиус сферической части шайбы;
M – диаметр резьбы крепежной детали
|
d1 |
d3 |
h1 |
h2 |
r1 |
M |
|
6,4 |
12 |
0,7 |
2,3 |
9 |
М6 |
|
8,4 |
17 |
0,6 |
3,2 |
12 |
М8 |
|
10,5 |
21 |
0,8 |
4 |
15 |
М10 |
|
13 |
24 |
1,1 |
4,6 |
17 |
М12 |
|
15 |
28 |
|
5 |
|
М14 |
|
17 |
30 |
1,3 |
5,3 |
22 |
М16 |
|
21 |
36 |
2 |
6,3 |
27 |
М20 |
|
25 |
44 |
2,4 |
8,2 |
32 |
М24 |
|
31 |
56 |
3,6 |
11,2 |
41 |
М30 |
|
37 |
68 |
4,6 |
14 |
50 |
М36 |
|
43 |
78 |
6,5 |
17 |
58 |
М42 |
|
50 |
92 |
8 |
21 |
67 |
М48 |
