DIN 6797 form A, I, V. Шайбы стопорные пружинные зубчатые.
Артикул: нет

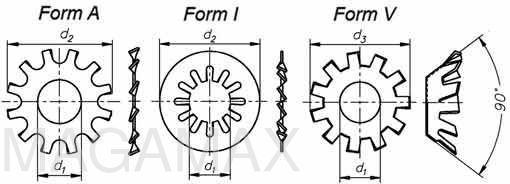

Шайбы стопорные пружинные зубчатые. Форма A - с наружными зубьями (~ГОСТ 10463-81 исп.2), форма I - с внутренним зубьями (~ГОСТ 10462-81 исп.2), форма V - под винты с потайной и полупотайной головкой с наружными зубьями (~ГОСТ 10464-81 исп.2).
Аналоги DIN 6797:
- ГОСТ 10463-81 – шайбы стопорные с наружными зубьями, исполнение 2 (DIN 6797 form A);
- ГОСТ 10462-81 – шайбы стопорные с внутренними зубьями, исполнение 2 (DIN 6797 form I);
- ГОСТ 10464-81 – шайбы стопорные с наружными зубьями под винты с потайной и полупотайной головкой с углом 90 град., исполнение 2 (DIN 6797 form V);
Применяемые материалы:
- Сталь сталь пружинная;
- Сталь нержавеющая A2, 1.4310;
- Бронза (Br);
Покрытия:
без покрытия, белый цинк (zn), желтый цинк (zn yellow).
Размерный ряд:
d1 – внутренний диаметр шайбы;
d2 – внешний диаметр шайбы формы A, I;
d3 – внешний диаметр шайбы формы V;
S – толщина шайбы;
M – диаметр резьбы крепежной детали;
|
d1 |
Form A, I |
Form V |
M |
||
|
d2 |
S |
d3 |
S |
||
|
2,2 |
4,5 |
0,3 |
4,2 |
0,2 |
М2 |
|
2,7 |
5,5 |
0,4 |
5,1 |
0,2 |
М2,5 |
|
3,2 |
6 |
0,4 |
6 |
0,2 |
М3 |
|
3,7 |
7 |
0,5 |
7 |
0,25 |
М3,5 |
|
4,3 |
8 |
0,5 |
8 |
0,25 |
М4 |
|
5,1 |
9 |
0,5 |
9,8 |
0,3 |
М5 |
|
5,3 |
10 |
0,6 |
9,8 |
0,3 |
М5 |
|
6,4 |
11 |
0,7 |
11,8 |
0,4 |
М6 |
|
7,4 |
12,5 |
0,8 |
|
0,4 |
М7 |
|
8,2 |
14 |
0,8 |
15,3 |
0,4 |
М8 |
|
8,4 |
15 |
0,8 |
15,3 |
0,4 |
М8 |
|
10,5 |
18 |
0,9 |
19 |
0,5 |
М10 |
|
13 |
20,5 |
1 |
23 |
0,5 |
М12 |
|
15 |
24 |
1 |
26,22 |
0,5 |
М14 |
|
17 |
26 |
1,2 |
30,2 |
0,6 |
М16 |
|
19 |
30 |
1,4 |
|
|
М18 |
|
21 |
33 |
1,4 |
|
|
М20 |
|
23 |
36 |
1,5 |
|
|
М22 |
|
25 |
38 |
1,5 |
|
|
М24 |
|
28 |
44 |
1,6 |
|
|
М27 |
|
31 |
48 |
1,6 |
|
|
М30 |
