DIN 93 Шайбы стопорные с лапкой (~соответствуют ГОСТ 13463-77)

Артикул: нет

Описание
Отзывы

Шайбы предназначены для стопорения шестигранных гаек и болтов с шестигранной головкой. Конструкция шайбы позволяет предохранять резьбовое соединение от раскручивания. Шайба имеет лапку прямоугольной формы, которая при монтаже отгибается к неподвижной детали, а выступающая округлая часть к одной из граней гайки и надежно фиксирует соединение.

Аналоги DIN 93:

ГОСТ 13463-77 - шайбы стопорные с лапкой и носком, исполнение 1, 2;
ГОСТ 13464-77 - шайбы стопорные с лапкой уменьшенные, исполнение 1, 2;
DIN 463 - шайбы стопорные с двумя лапками;

Материалы:

Сталь;
Сталь нержавеющая A2, A4;
Латунь (Ms);
Медь (Cu);

Покрытия для стали:

без покрытия, белый цинк (zn).

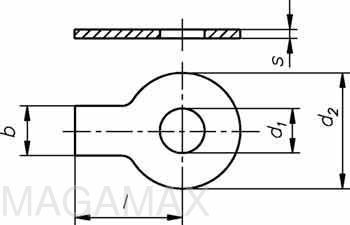

M – диаметр резьбы крепежной детали
d1 – внутренний диаметр шайбы
d2 – внешний диаметр шайбы
b – ширина лапки
l – расстояние от центра окружности шайбы до носка лапки
S – толщина шайбы

Размеры шайбы						Материал
M	d1	d2	b	l	S	Сталь	A2	A4	Ms	Cu
М3	3,2	12	4	13	0,38	X
М3,5	3,7	12	4	13	0,38	X
М4	4,3	14	5	14	0,38	X	X	X	X
М5	5,3	17	6	16	0,5	X	X	X	X
М6	6,4	19	7	18	0,5	X	X	X	X
М8	8,4	22	8	20	0,75	X	X	X	X
М10	10,5	26	10	22	0,75	X	X	X	X
М12	13	30	12	28	1	X	X	X	X
М14	15	33	12	28	1	X	X	X	X
М16	17	36	15	32	1	X	X	X	X
М18	19	40	18	36	1	X	X	X	X
М20	21	42	18	36	1	X	X	X	X
М22	23	50	20	42	1	X	X	X	X
М24	25	50	20	42	1	X	X	X	X
М27	28	58	23	48	1,6	X	X	X	X
М30	31	63	26	52	1,6	X	X	X	X
М33	34	68	28	56	1,6	X	X	X	X
М36	37	75	30	60	1,6	X	X	X	X
М39	40	82	32	64	1,6	X	X	X
М42	43	88	35	70	1,6	X	X	X
М45	46	95	38	75	1,6	X
М48	50	100	40	80	1,6	X
М52	54	105	44	85	1,6	X
