Запрессовочная резьбовая шпилька FH, FHS, FHA, FH4, FHP

Артикул: нет
Запрессовочная резьбовая шпилька FH, FHS, FHA, FH4, FHP
Рейтинг:
(0 голосов)
поделиться
Запрессовочная шпилька для сквозных отверстий в листах толщиной 1,0 мм и более. Головка шпильки запрессовывается заподлицо.

Материалы, применение:

  • Тип FH - сталь оцинкованная, рекомендуется для применения в стальных или алюминиевых листах твердостью до HRB 80 (Роквелл);
  • Тип FHS - сталь нержавеющая AISI 303 с пассивацией, рекомендуется для применения в стальных или алюминиевых листах твердостью до HRB 70 (Роквелл);
  • Тип FHA - алюминий, рекомендуется для применения в алюминиевых листах твердостью до HRB 50 (Роквелл);
  • Тип FH4, FHP - сталь нержавеющая хромистая AISI 400, рекомендуется для применения в нержавеющих закаленных листах твердостью до HRB 92 (Роквелл);

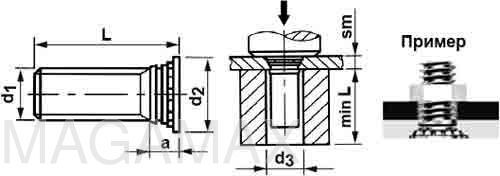

311-1



 Размеры:

  • d1 – диаметр резьбы;

  • d – диаметр отверстия в металле +0,08мм;

  • d3 – диаметр отверстия в матрице;

  • sm – толщина металла минимальная;

  • t – минимальное расстояние от края заготовки до центра отверстия;



d1

d

d2± 0,4

d3

a max

sm

t

Обозначение, материал

Сталь оцинкованная

Сталь нержавеющая

Алюминий

М2,5

2,50

4,1

2,6

1,95

1,0

5,4

FH-M2,5-L

FHS-M2,5-L

FHA-M2,5-L

М3

3,00

4,6

3,1

2,10

1,0

5,6

FH-M3-L

FHS-M3-L

FHA-M3-L

М4

4,00

5,9

4,1

2,40

1,0

7,2

FH-M4-L

FHS-M4-L

FHA-M4-L

М5

5,00

6,5

5,1

2,70

1,0

7,2

FH-M5-L

FHS-M5-L

FHA-M5-L

М6

6,00

8,2

6,1

3,00

1,6

7,9

FH-M6-L

FHS-M6-L

FHA-M6-L

М8

8,00

9,6

8,1

3,70

2,4

9,6

FH-M8-L

FHS-M8-L

FHA-M8-L
