Запрессовочная резьбовая шпилька с уменьшенным диаметром основания FHL, FHLS
Артикул: нет
Уменьшенный диаметр основания позволяет использовать шпильки подобного типа на минимальном расстоянии от края заготовки (листа) без деформации. Возможно также применение в изделиях из пластика. Головка шпильки запрессовывается заподлицо.
Материалы, применение:
Тип FHL - сталь оцинкованная, рекомендуется для применения в стальных или алюминиевых листах твердостью до HRB 80 (Роквелл);
Тип FHLS - сталь нержавеющая AISI 300 с пассивацией, рекомендуется для применения в стальных или алюминиевых листах твердостью до HRB70 (Роквелл);
Размеры:
-

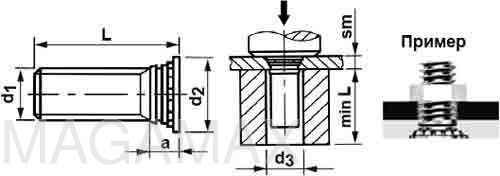

d1 – диаметр резьбы;
-
d – диаметр отверстия в металле;
-
d2 – диаметр основания;
-
d3 – диаметр отверстия в матрице;
-
sm – толщина металла минимальная;
-
t – минимальное расстояние от края заготовки до центра отверстия;
|
d1 |
d +0,08 |
d2± 0,4 |
d3 |
a max |
sm |
t |
Обозначение, материал |
|
|
Сталь оцинкованная |
Сталь нержавеющая |
|||||||
|
М2,5 |
2,50 |
3,15 |
2,6 |
2,10 |
1,0 |
2,8 |
FHL-M2,5-L |
FHLS-M2,5-L |
|
М3 |
3,00 |
3,65 |
3,1 |
2,10 |
1,0 |
3,3 |
FHL-M3-L |
FHLS-M3-L |
|
М4 |
4,00 |
4,65 |
4,1 |
2,40 |
1,0 |
4,3 |
FHL-M4-L |
FHLS-M4-L |
|
М5 |
5,00 |
5,90 |
5,1 |
2,70 |
1,0 |
5,6 |
FHL-M5-L |
FHLS-M5-L |
