Неразборный подпружиненный винт для панелей PF11, PF12
Неразборный подпружиненный винт для панелей PF11, PF12
Невыпадающий винт устанавливается запрессовкой на съемную или подвижную панель (дверь). При отворачивании винт остается на подвижной панели, что упрощает доступ к оборудованию при монтаже и обслуживании. Варианты исполнения: с алюминиевой рифленой или гладкой ручкой, с пластиковой цветной рифленой ручкой.
I. Тип PF11, PF11M, PF12, PF12M - с металлической рифленой и гладкой ручкой
- Тип PF11 – с накатанной рифленой головкой (ручкой);
- Тип PF12 – гладкая головка (ручка);
Стандартный набор: ручка рифленая или гладкая, светлая.
Набор черного цвета: черные ручка, втулка, винт.
Материал:
- Ручка – алюминий;
- Втулка (фиксатор) – закаленная углеродистая сталь, омедненная и покрытая никелем;
- Винт (тип PF11, PF12) – нержавеющая сталь серии AISI 400;
- Винт (тип PF11M, PF12M) – закаленная углеродистая сталь, оцинкованная;
- Пружина - нержавеющая сталь серии AISI 300;
Винт устанавливается в листовой металл твердостью до HRB 80 (Рокквел).

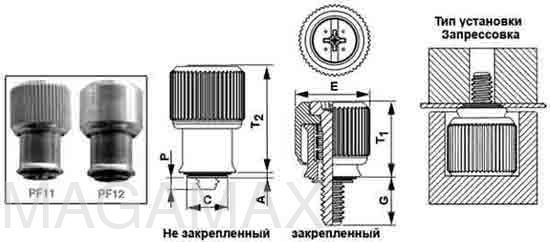

- L – условное обозначение длины винта;
- sm – толщина листа минимальная;
- Hs - диаметр отверстия в листе;
- t – минимальное расстояние от края заготовки до центра отверстия;
|
d1 |
Рифленая ручка |
Гладкая ручка |
L |
sm |
A max |
Hs +0,08 |
C max |
E +0,25 |
G +0,64 |
P ±0,64 |
T1 nom |
T2 nom |
t min |
|
М3 |
PF11 PF11M |
PF12 PF12M |
0 |
0,92 |
0,92 |
5,56 |
5,54 |
10,59 |
4,32 |
0 |
7,87 |
11,43 |
7,11 |
|
1 |
5,84 |
1,52 |
|||||||||||
|
2 |
7,37 |
3,05 |
|||||||||||
|
М3,5 |
PF11 PF11M |
PF12 PF12M |
0 |
0,92 |
0,92 |
6,35 |
6,33 |
11,43 |
5,84 |
0 |
11,43 |
16,26 |
7,37 |
|
1 |
7,37 |
1,52 |
|||||||||||
|
2 |
8,89 |
3,05 |
|||||||||||
|
М4 |
PF11 PF11M |
PF12 PF12M |
0 |
0,92 |
0,92 |
7,92 |
7,9 |
13,06 |
5,84 |
0 |
11,43 |
16,26 |
8,38 |
|
1 |
7,37 |
1,52 |
|||||||||||
|
2 |
8,89 |
3,05 |
|||||||||||
|
М5 |
PF11 PF11M |
PF12 PF12M |
0 |
0,92 |
0,92 |
7,92 |
7,9 |
13,06 |
5,84 |
0 |
11,43 |
16,26 |
8,38 |
|
1 |
7,37 |
1,52 |
|||||||||||
|
2 |
8,89 |
3,05 |
|||||||||||
|
М6 |
PF11 PF11M |
PF12 PF12M |
0 |
0,92 |
0,92 |
9,53 |
9,5 |
14,61 |
7,37 |
0 |
13,46 |
20,07 |
11,68 |
|
1 |
8,89 |
1,52 |
|||||||||||
|
2 |
10,41 |
3,05 |
II. Тип PF11PM– с цветной рифленой пластиковой ручкой (PEM® C.A.P.S.™)
Стандартный набор - ручка пластиковая цветная рифленая.
Материал:
- Ручка – пластик;
- Втулка (фиксатор) – закаленная углеродистая сталь, омедненная и покрытая никелем;
- Винт – закаленная углеродистая сталь, оцинкованная;
- Пружина - нержавеющая сталь серии AISI 300;
Винт устанавливается в листовой металл твердостью до HRB 80 (Рокквел).
|
d1 |
Пластиковая цветная ручка |
L |
sm |
A max |
Hs +0,08 |
C max |
E +0,25 |
G +0,64 |
P ±0,64 |
T1 nom |
T2 nom |
t min |
|
М3 |
PF11PM |
0 |
0,92 |
0,92 |
5,56 |
5,54 |
10,59 |
4,32 |
0 |
7,87 |
11,43 |
7,11 |
|
1 |
5,84 |
1,52 |
||||||||||
|
2 |
7,37 |
3,05 |
||||||||||
|
М4 |
PF11PM |
0 |
0,92 |
0,92 |
7,92 |
7,9 |
13,06 |
5,84 |
0 |
11,43 |
16,26 |
8,38 |
|
1 |
7,37 |
1,52 |
||||||||||
|
2 |
8,89 |
3,05 |
||||||||||
|
М5 |
PF11PM |
0 |
0,92 |
0,92 |
7,92 |
7,9 |
13,06 |
5,84 |
0 |
11,43 |
16,26 |
8,38 |
|
1 |
7,37 |
1,52 |
||||||||||
|
2 |
8,89 |
3,05 |
