Гибридный винт для установки в печатные платы PSHP + SMTPR
Гибридный винт для установки в печатные платы PSHP + SMTPR
Состоит из двух частей: фиксатора SMTPR, который устанавливается в печатную плату и винта с пластиковым держателем PSHP. Фиксатор изготовлен из углеродистой стали. Пластиковый держатель винта имеет шесть фиксирующих лепестков, которые удерживают винт в фиксаторе. Стандартный цвет – черный (код 001). Возможна поставка винтов с пластиковым держателем других цветов: красный- 002, оранжевый-003, желтый-004, зеленый-005, голубой-006, фиолетовый-007. Фиксатор и винт продаются отдельно.

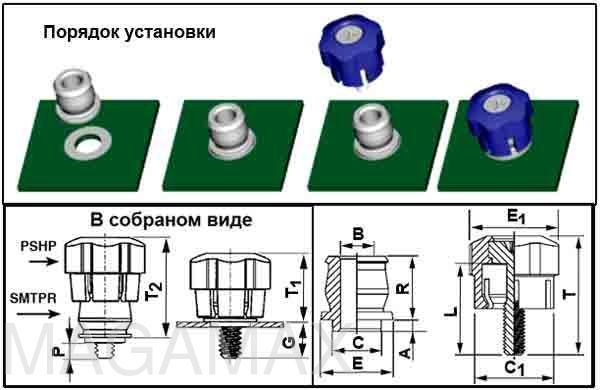

Размеры:
-
d – диаметр резьбы;
-
K – код длины винта;
-
sm – толщина листа минимальная;
|
d |
Винт |
K |
Фиксатор |
G ±0,64 |
P ±0,64 |
T1 Nom |
T2 Nom |
C1 ±0,25 |
E1 ±0,25 |
L ±0,38 |
A max |
sm min |
B ±0,08 |
C max |
E nom |
R ±0,13 |
|
М3 |
PSHP |
0 |
SMTPR-6-1 |
4,78 |
0 |
12,14 |
16,41 |
11,18 |
13,77 |
12,95 |
1,53 |
1,53 |
4,24 |
6,33 |
9,53 |
8,26 |
|
1 |
6,3 |
0,66 |
14,48 |
|||||||||||||
|
М3,5 |
PSHP |
0 |
SMTPR-6-1 |
4,78 |
0 |
12,14 |
16,41 |
11,18 |
13,77 |
12,95 |
1,53 |
1,53 |
4,24 |
6,33 |
9,53 |
8,26 |
|
1 |
6,3 |
0,66 |
14,48 |
