Запрессовочный крепеж для соединения листов из различных материалов SF SpotFast ®, SFP SpotFast ®

Артикул: нет
Запрессовочный крепеж для соединения листов из различных материалов SF SpotFast ®, SFP SpotFast ®
Рейтинг:
(0 голосов)
поделиться

Запрессовочный крепеж для соединения листов из различных материалов SF SpotFast ®, SFP SpotFast ®

Крепеж SpotFast ® предназначен для соединения двух листов металла. Возможно соединение листов разной толщины, слишком тонкого листа (0,13мм) к толстому, когда нет возможности приварить, соединить разнородные металлы, которые не могут быть приварены. Такой тип соединения является альтернативой клепке и сварке. Крепеж устанавливается заподлицо. Установка не требует никакого специального оборудования. Возможно крепление в одной точке для создания шарнирного соединения (вспомогательного).


Материалы, применение:

Тип SF SpotFast ® - углеродистая оцинкованная сталь. Для установки в листах из углеродистой стали.
Тип SFP SpotFast ® - закаленная нержавеющая сталь. Для установки в листах из нержавеющей стали.

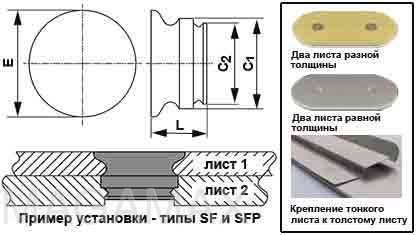

328-1



 Размеры:

  • Tc – обозначение толщины;

  • Tc1 – толщина 1 листа (панели);

  • d1 – диаметр монтажного отверстия в 1 листе (панели);

  • Tc2 – толщина 2 листа (панели) минимум;

  • d2 – диаметр монтажного отверстия во 2 листе (панели);

  • M – минимальное расстояние от края заготовки до центра отверстия;



Тип SF SpotFast ®



Тип

Tc

Панель 1

Панель 2

C1

max

C2

max

E

max

L

max

M

min

Tc1

±0,08

d1

+0,08

Tc2

min

d2

+0,08

SF-3

0,8

0,8

3

0,8

2,5

2,98

2,48

3,53

1,5

2,54

SF-3

1,0

1,0

3

1,0

2,5

2,98

2,48

3,76

1,9

2,54

SF-3

1,2

1,2

3

1,2

2,5

2,98

2,48

3,76

2,31

2,54

SF-3

1,6

1,6

3

1,6

2,5

2,98

2,48

3,76

3,12

2,54

SF-5

0,8

0,8

5

0,8

4

4,98

3,97

5,56

1,5

3,56

SF-5

1,0

1,0

5

1,0

4

4,98

3,97

5,56

1,9

3,6

SF-5

1,2

1,2

5

1,2

4

4,98

3,97

5,56

2,31

3,6

SF-5

1,6

1,6

5

1,6

4

4,98

3,97

5,56

3,12

3,6





Тип SFP SpotFast ®





Тип

Tc

Панель 1

Панель 2

C1

max

C2

max

E

max

L

max

M

min

Tc1

±0,08

d1

+0,08

Tc2

min

d2

+0,08

SFP-3

1,0

1,0

3

1,0

2,5

2,98

2,48

3,76

1,9

2,54

SFP-3

1,2

1,2

3

1,2

2,5

2,98

2,48

3,76

2,31

2,54

SFP-3

1,6

1,6

3

1,6

2,5

2,98

2,48

3,76

3,12

2,54

SFP-5

1,0

1,0

5

1,0

4,5

4,98

4,47

5,56

1,9

3,6

SFP-5

1,2

1,2

5

1,2

4,5

4,98

4,47

5,56

2,31

3,6

SFP-5

1,6

1,6

5

1,6

4,5

4,98

4,47

5,56

3,12

3,6
