Запрессовочный угловой разъем SMTRA
Артикул: нет
Запрессовочный угловой разъем SMTRA
Тип SMTRA – запрессовочный угловой разъем для печатных плат. Материал – цинковый сплав. Угловой разъем позволяет обеспечить надежное крепление под прямым углом листового металла и печатных плат. Такое крепление имеет ряд преимуществ по сравнению с креплением, используемым ранее: угловые скобки, загнутые лапки, изогнутые фланцы. Преимущества: упрощение конструкции, экономия материала, меньше этапов монтажа и сборки, панели не получают повреждений. Повторное затягивание и ослабление винтов (разборка, ремонт) не влияют на качество соединения.

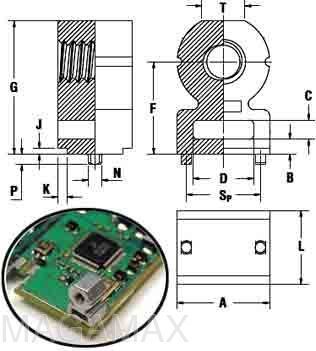

Размеры:
-
d1 – диаметр резьбы;
-
F – высота до центра отверстия;
-
sm – толщина листа минимальная;
-
hs – размер отверстия в листе;
-
K – минимальное расстояние лицевой части до края;
-
M – минимальное расстояние от края заготовки до центра отверстия;
|
Тип |
d1 |
F ±0,15 |
L ±0,13 |
sm |
hs + 0,08 |
A ±0,15 |
B ±0,15 |
C ±0,15 |
D ±0,15 |
G ±0,15 |
J Nom |
K Nom |
N Max |
Sp ±0,08 |
|
SMTRA-M2-F-L |
М2 |
6,0 |
5,0 |
1,0 |
1,35 |
5,5 |
1 |
1,5 |
3,5 |
8,4 |
0,5 |
0,75 |
1,22 |
4 |
|
SMTRA-M2,5-F-L |
М2,5 |
6,0 |
5,0 |
1,0 |
1,35 |
5,5 |
1 |
1,5 |
3,5 |
8,4 |
0,5 |
0,75 |
1,22 |
4 |
|
SMTRA-M3-F-L |
М3 |
7,0 |
5,0 |
1,0 |
1,35 |
6,35 |
1,25 |
1,65 |
4, |
9,75 |
0,5 |
0,75 |
1,22 |
4,75 |
|
SMTRA-M4-F-L |
М4 |
9,0 |
7,0 |
1,0 |
1,35 |
9,53 |
1,25 |
1,65 |
6,35 |
13,1 |
0,5 |
0,75 |
1,22 |
7,9 |
