Запрессовочные резьбовые втулки SMTSO

Артикул: нет

Описание
Отзывы

Запрессовочные резьбовые втулки SMTSO

Крепеж для поверхностного монтажа к печатным платам. Размеры от М1 до М1,6 имеют шестигранную форму, от М2 – круглую. Изготавливаются из углеродистой стали. Покрыты оловом.

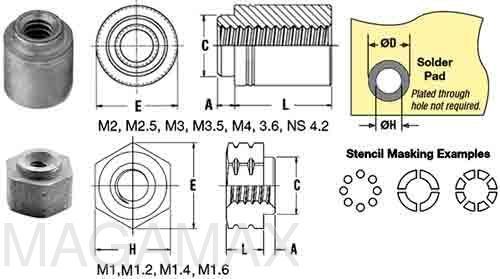

Размеры:

sm – толщина листа минимальная;

d1	L ±0,13							sm min	A max	C max	E ±0,13	H nom	ØH +0,08	ØD min
М1	1	2	3	-	-	-	-	0,5	0,48	2,41	5,56	3,18	2,5	4,19
М1,2	1	2	3	-	-	-	-	0,5	0,48	2,41	5,56	3,18	2,5	4,19
М1,4	1	2	3	-	-	-	-	0,5	0,48	2,41	5,56	3,18	2,5	4,19
М1,6	1	2	3	-	-	-	-	0,5	0,48	2,41	5,56	3,18	2,5	4,19
М2	-	2	3	4	6	8	10	1,53	1,53	3,6	5,56	-	3,73	6,2
М2,5	-	2	3	4	6	8	10	1,53	1,53	4,09	5,56	-	4,22	6,2
М3	-	2	3	4	6	8	10	1,53	1,53	4,09	5,56	-	4,22	6,2
М3,5	-	2	3	4	6	8	10	1,53	1,53	5,28	5,56	-	5,41	7,77
М4	-	2	3	4	6	8	10	1,53	1,53	6,22	8,74	-	6,35	9,37
3,6	-	2	3	4	6	8	10	1,53	1,53	5,28	7,14	-	5,41	7,77
4,2	-	2	3	4	6	8	10	1,53	1,53	6,22	8,74	-	6,35	9,37
