Заклепка петлевидная "опорная" цилиндрическая и коническая
Артикул: нет
Используется в автомобильной и металлургической промышленности. Имеет ступенчатый диаметр корпуса. Быстрый и экономичный монтаж.
Материал заклепки - Al/St (алюминий/сталь)
Материал заклепки - Al/St (алюминий/сталь)
Обозначение и размеры:
- d1– диаметр заклепки
- L – длина заклепки
- G – толщина соединяемых материалов (мин. – макс.)
- d3 – диаметр отверстия (сверления)

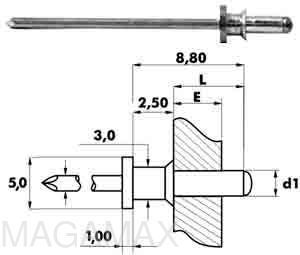

Заклепка петлевидная цилиндрическая
|
d1 |
L |
G |
d3 |
Усилие на срез (H) |
Усилие на растяжение (H) |
Шт./уп. |
|
2,4 |
5,0 |
Max 3,0 |
2,5 |
340 |
490 |
1000 |

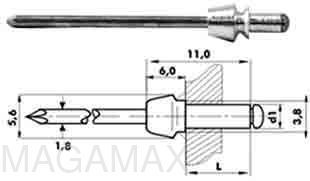

Заклепка петлевидная коническая
|
d1 |
L |
G |
d3 |
Усилие на срез (H) |
Усилие на растяжение (H) |
Шт./уп. |
|
3,0 |
5,0 |
Max 3,0 |
3,1 |
350 |
500 |
500 |
|
3,9 |
7,5 |
Max 5,0 |
4,1 |
1700 |
2000 |
500 |
