Заклепка-клемма заземляющая
Артикул: нет
Заклепоки с заземляющими клеммами позволяют быстро выполнить заземление электрических соединений на металлических конструкциях. Применяют для устройства заземления в электронике и электротехнических установках.

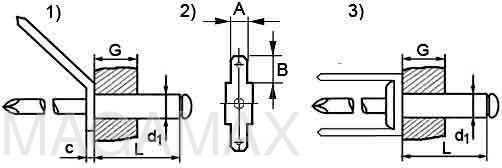

Обозначение и размеры:
- d1– диаметр заклепки
- L – длина заклепки
- G – толщина материала
- d3 – диаметр отверстия (сверления)
1 - Корпус заклепки и клеммы – латунь, стержень – сталь омедненая:
Исполнение 1 - Одна клемма под углом 45º
Исполнение 2 - Две клеммы под углом 45º
|
d1 |
L |
G |
d3 |
A |
B |
C |
Шт./уп. |
|
4,0 |
7,0 |
Max 4,0 |
4,1 |
6,3 |
8,5 |
0,8 |
250 |
2 - Корпус заклепки – медь, клемма – латунь, стержень – сталь омедненая:
Исполнение 1 - Одна клемма под углом 90º
Исполнение 2 - Две клеммы под углом 90º
Исполнение 3 - Четыре клеммы под углом 90º
|
d1 |
L |
G |
d3 |
A |
B |
C |
Шт./уп. |
|
4,0 |
6,0 |
0,8 – 1,5 |
5,4 |
6,3 |
10,0 |
0,8-1,5 |
250 |
3 - Заклепка выполнена как многозажимная. Корпус заклепки – медь, клемма – латунь, стержень – сталь омедненая:
Исполнение 1 - Одна клемма под углом 45º
Исполнение 2 - Две клеммы под углом 90º
|
d1 |
L |
G |
d3 |
A |
B |
C |
Шт./уп. |
|
3,8 |
7,0 |
0,6 – 1,5 |
5,0 |
6,3 |
8,0 |
0,6-1,5 |
250 |
